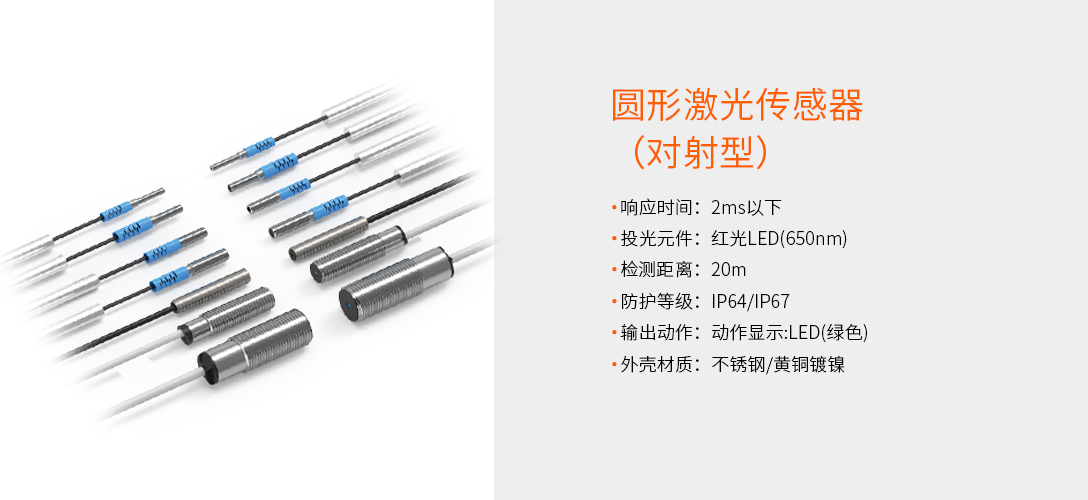

圆形激光传感器（对射型）

圆形激光传感器（对射型）
型号：JDM3-20M、JDM4-20M、JDM5-20M、JDM6-20M、JDM8-20M、JDM12-50M、JDM18-50M 发布时间：2021-12-08
返回 产品手册下载 产品使用说明书下载





主要功能








  ·M3-M18多种产品尺寸可供选择，配置有一对螺母，方便用户安装；

  ·M3-M8具有20m的检测距离，M12和M18更是具有50m的超长检测距离，能够满足绝大多少用户需求；

  ·小尺寸的激光光斑，可以对细小物体及狭窄缝隙进行可靠检测；

  ·采用进口元件，电路性能好，灵敏度高，长期工作稳定，不易受周边设备电磁干扰，对配对的其它电器要求低；

  ·采用玻璃镀膜滤光片，能够过滤掉其它光线电磁的干扰，接收更准确；

  ·具有过载保护、反极性保护、短路保护等功能，使用更加安全稳定。







  ·M3-M18多种产品尺寸可供选择

  M3-M18多种产品尺寸可供选择，配置有一对螺母，更加方便用户的安装及使用；

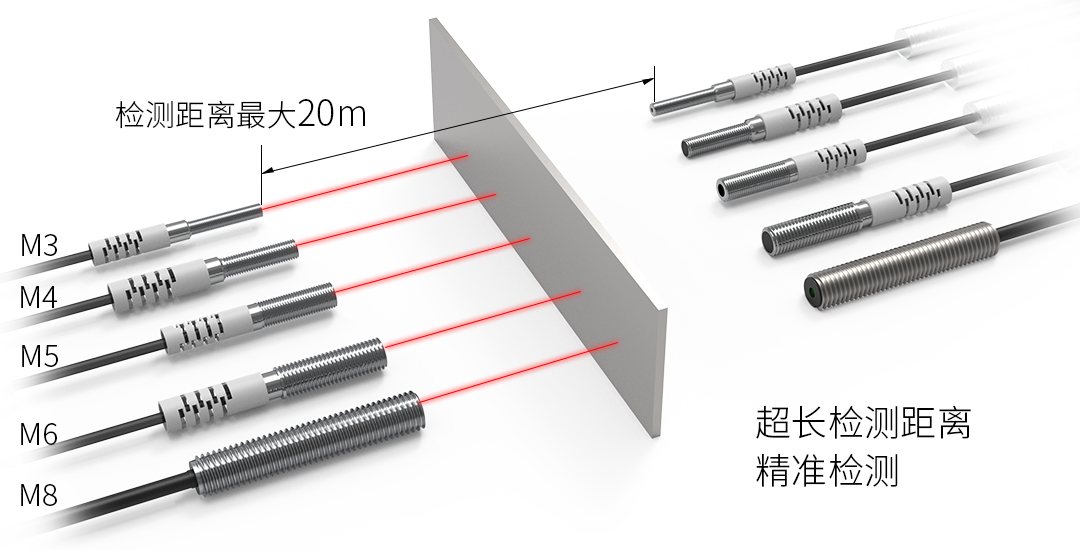

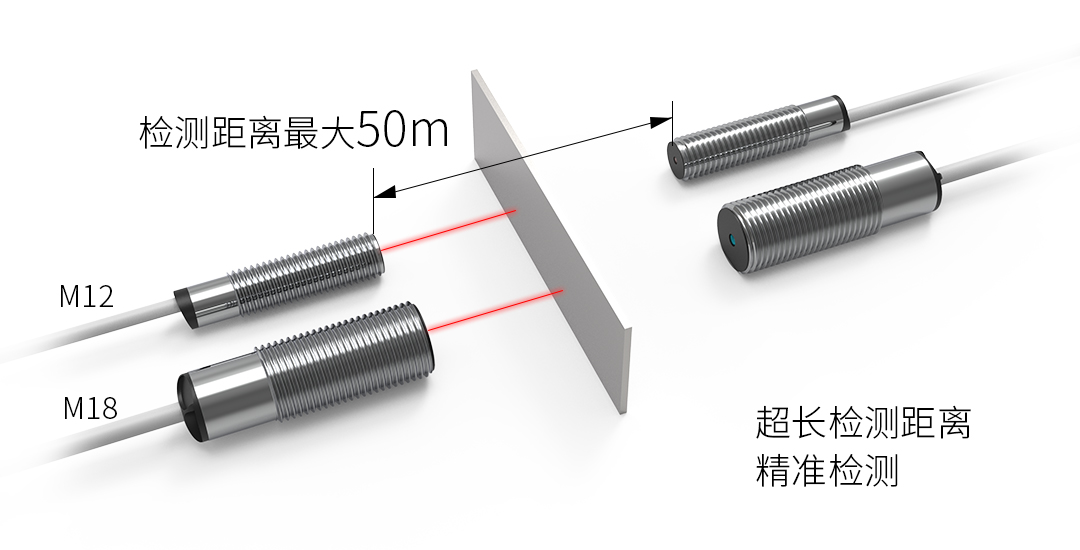

  ·超长检测距离

  M3-M8具有20m的检测距离，M12和M18更是具有50m的超长检测距离，能够满足绝大多少用户需求；

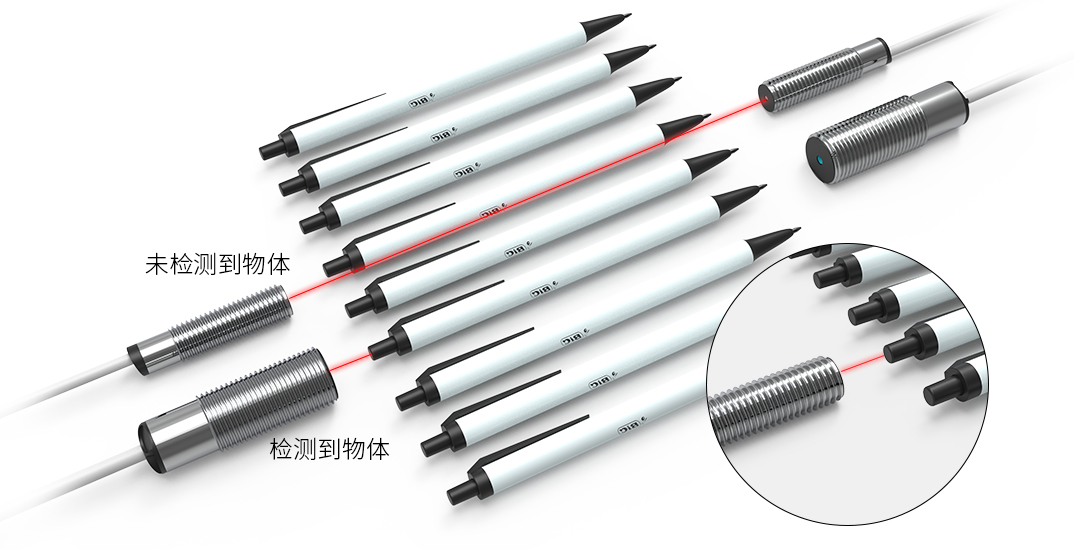

  ·小尺寸的激光光斑

  小尺寸的激光光斑，可以对细小物体及狭窄缝隙进行可靠检测；

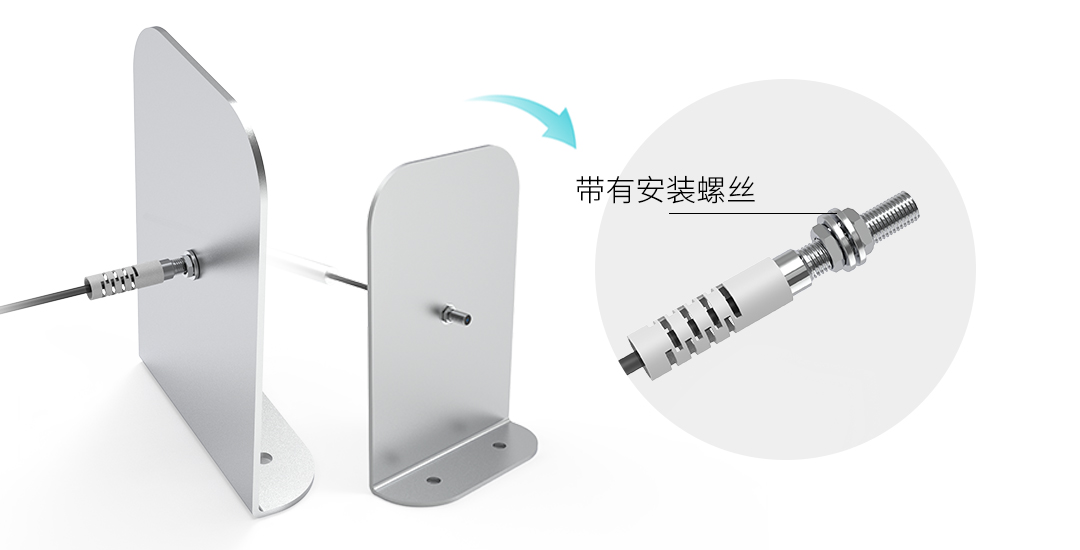

  ·自带安装螺丝，安装简单快捷

  出厂自带安装螺丝，圆形螺纹外观设计，便于安装

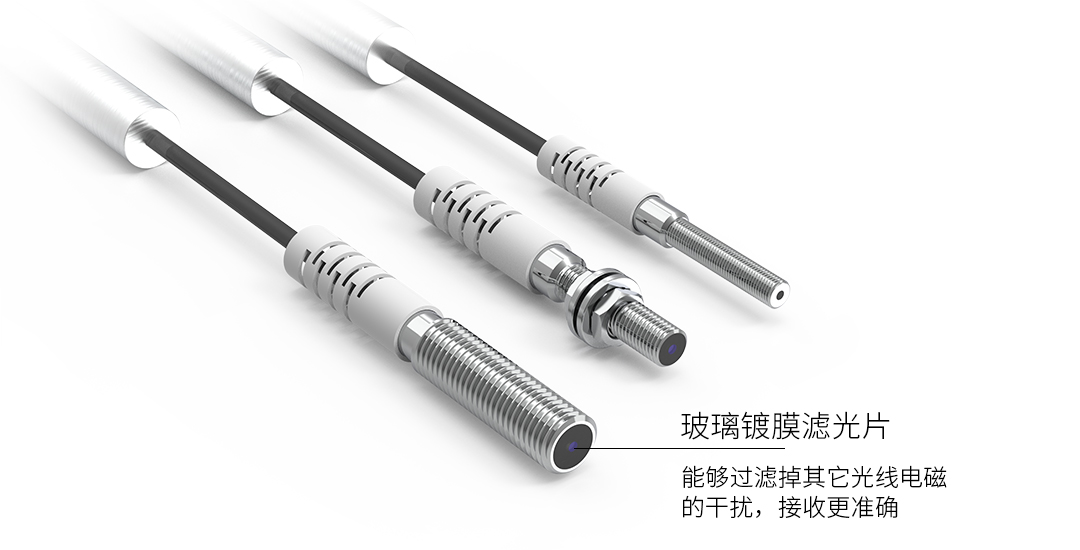

  ·采用玻璃镀膜滤光片

  采用玻璃镀膜滤光片，能够过滤掉其它光线电磁的干扰，接收更准确；






产品选型

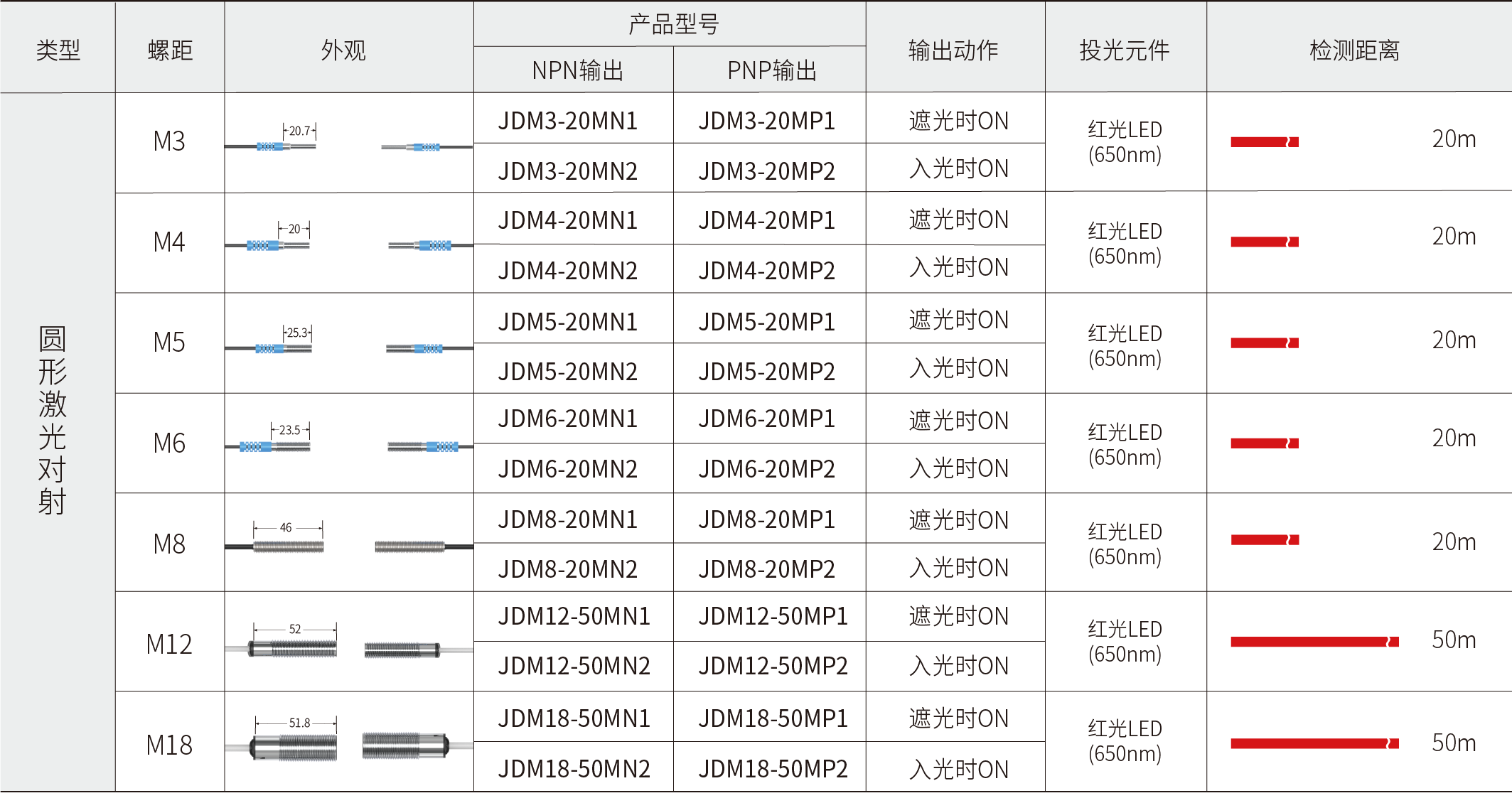

  ·产品选型表












技术参数

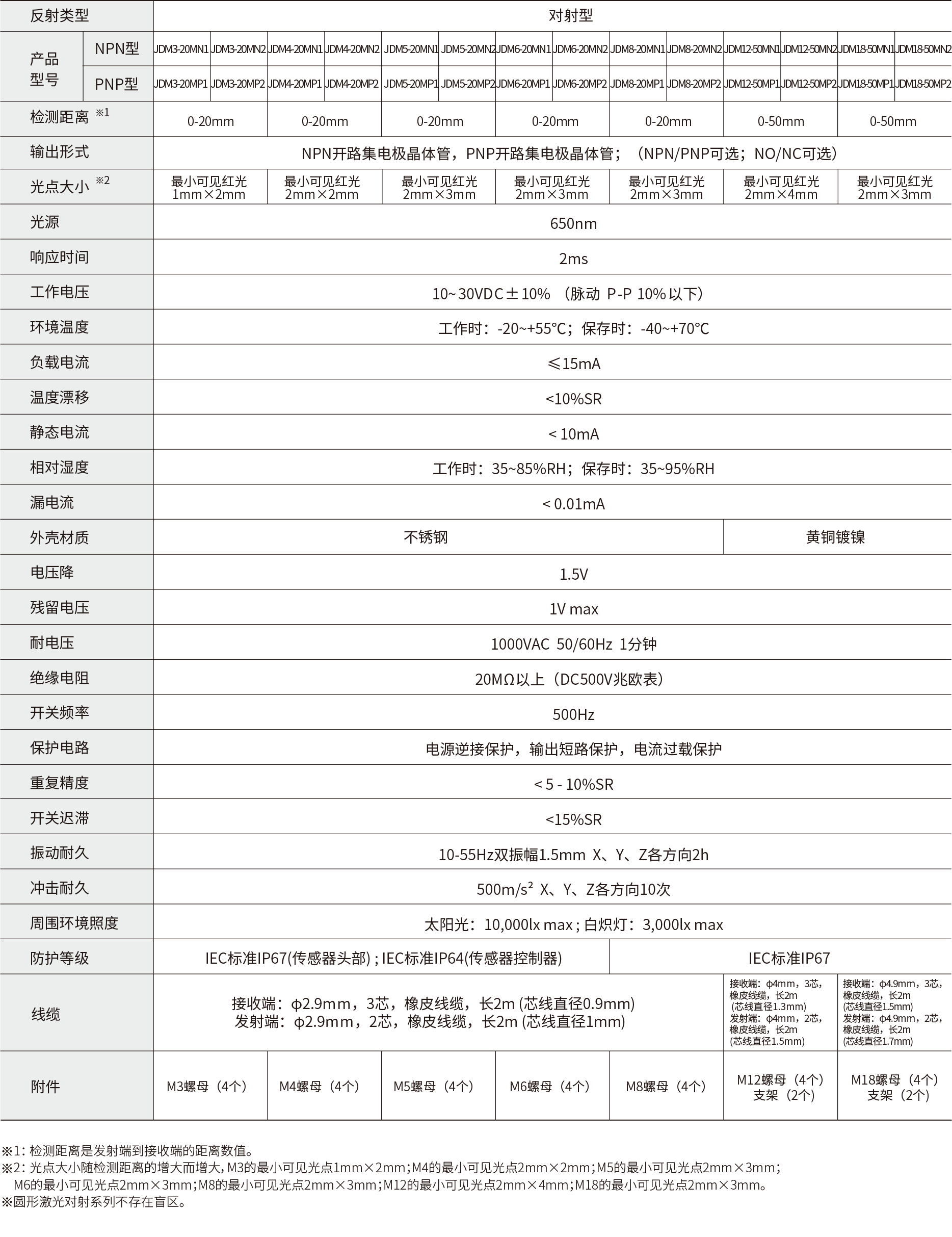

  ·规格参数

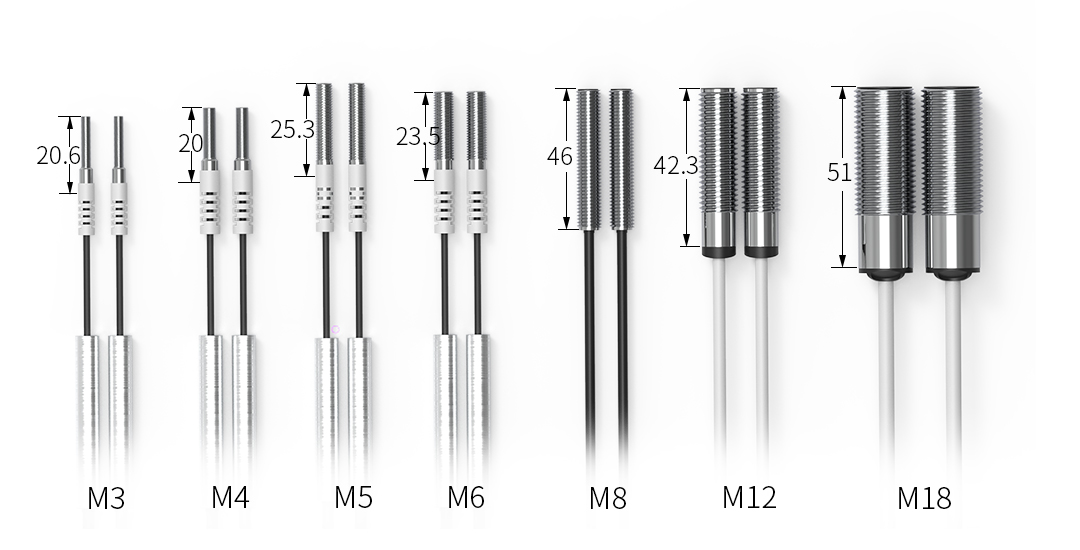

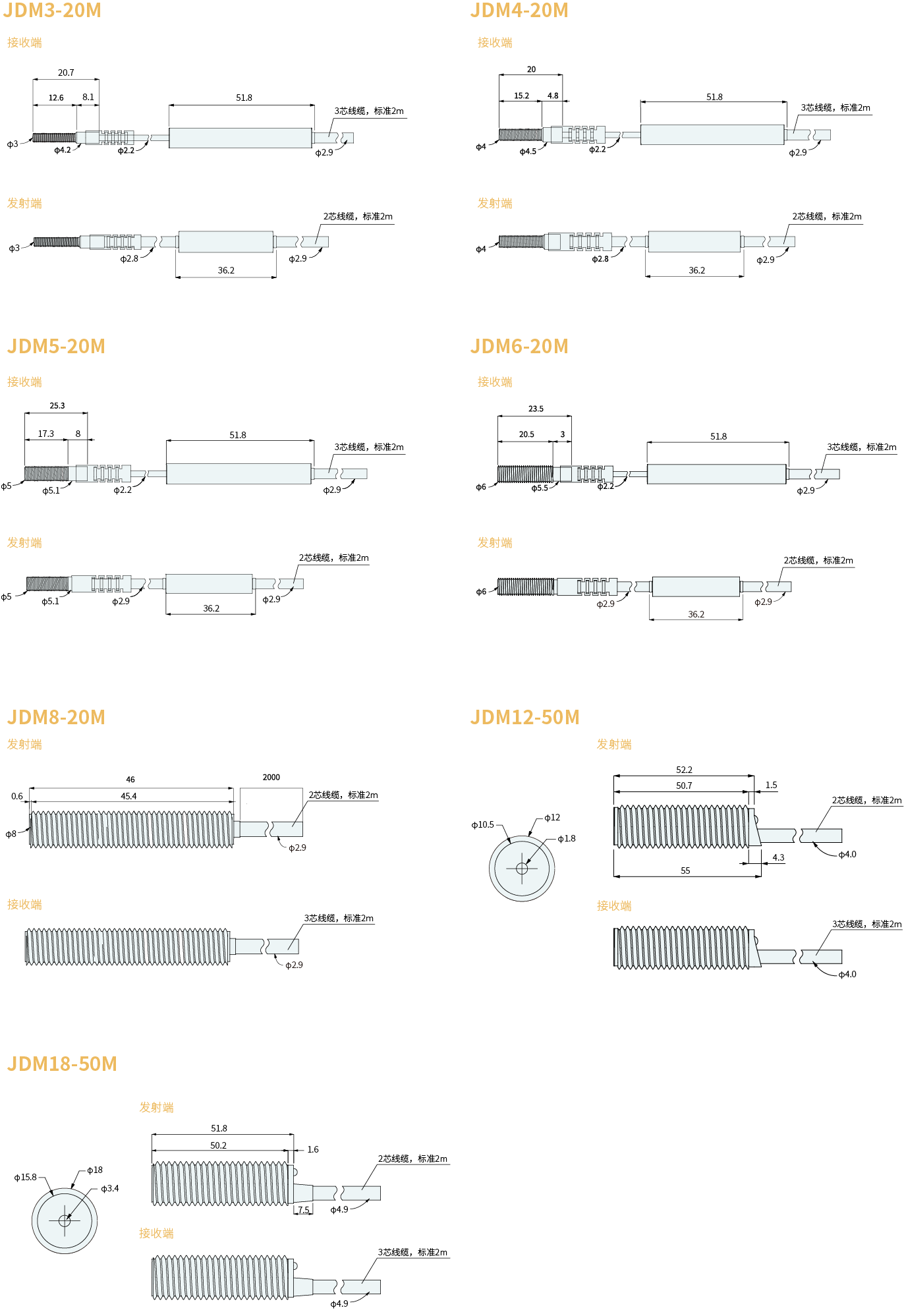

  ·产品尺寸图

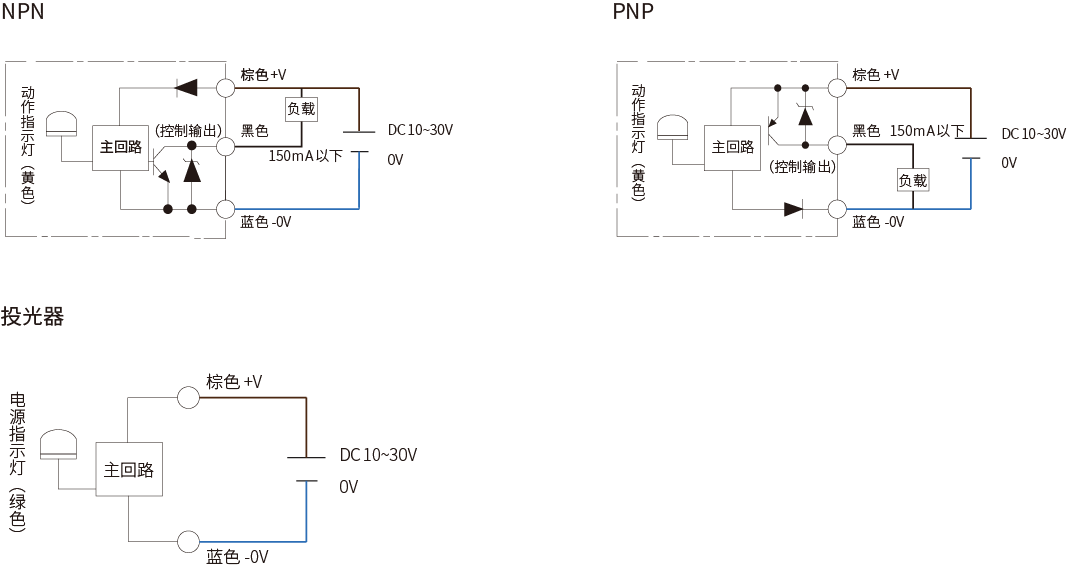

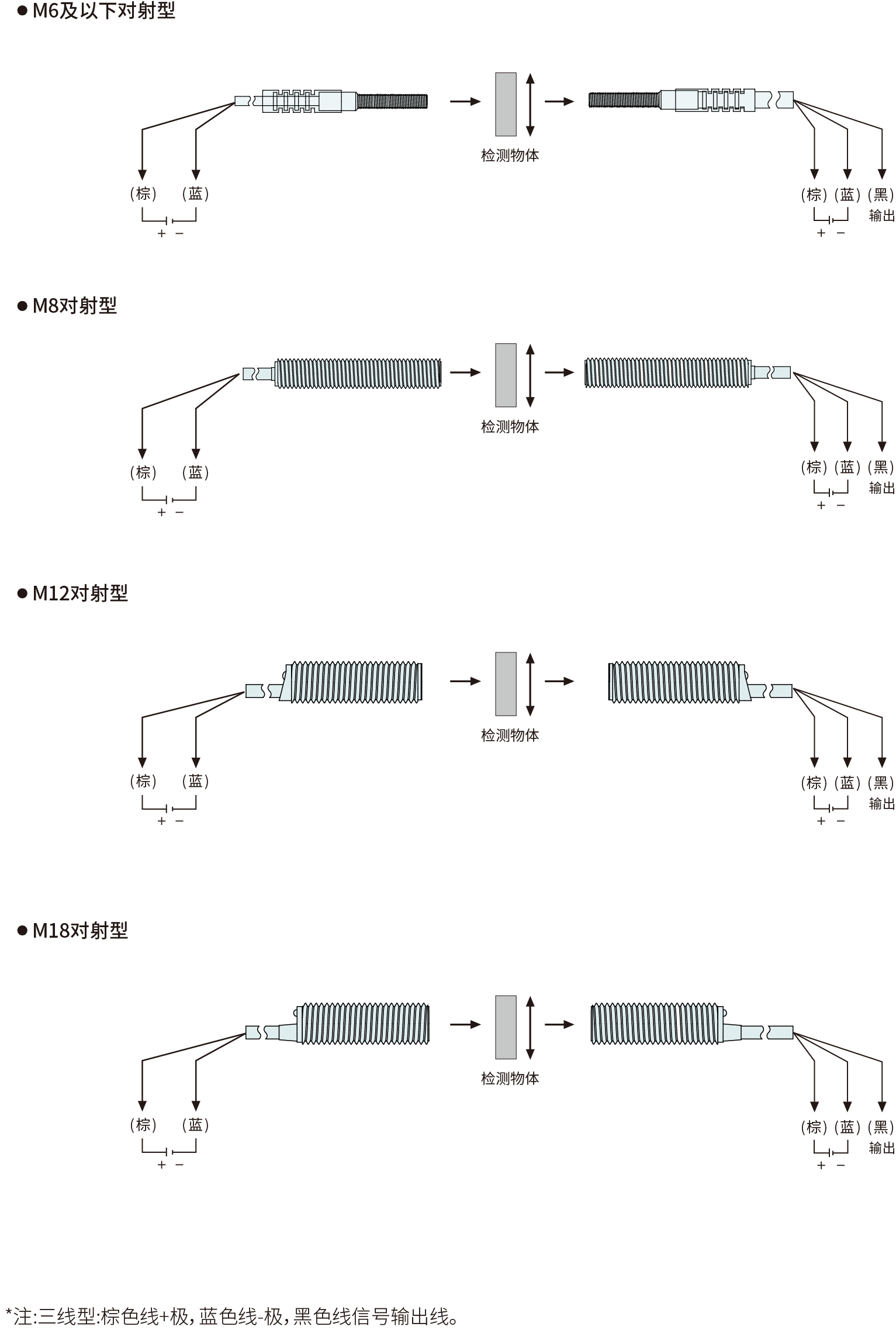

  ·接线图












  ·电路图
