槽型传感器

槽型传感器
型号:CG-U25 发布时间:2021-12-23





主要功能










  ·5mm槽宽节省空间,有利于小型物体的检测;

  ·小型化、多种外壳形状及规格的设计,可以满足不同的安装需求;

  ·四线型的导线连接方式,可以满足传感器常开/常闭两种动作模式的切换;

  ·具有不低于1kHz的响应频率,反应更加灵敏;

  ·传感器主体一体化外壳设计,具有防尘、耐腐蚀及减少维护成本等优势;

  ·传感器内部屏蔽层设计,抗电磁及变频器干扰性能强。

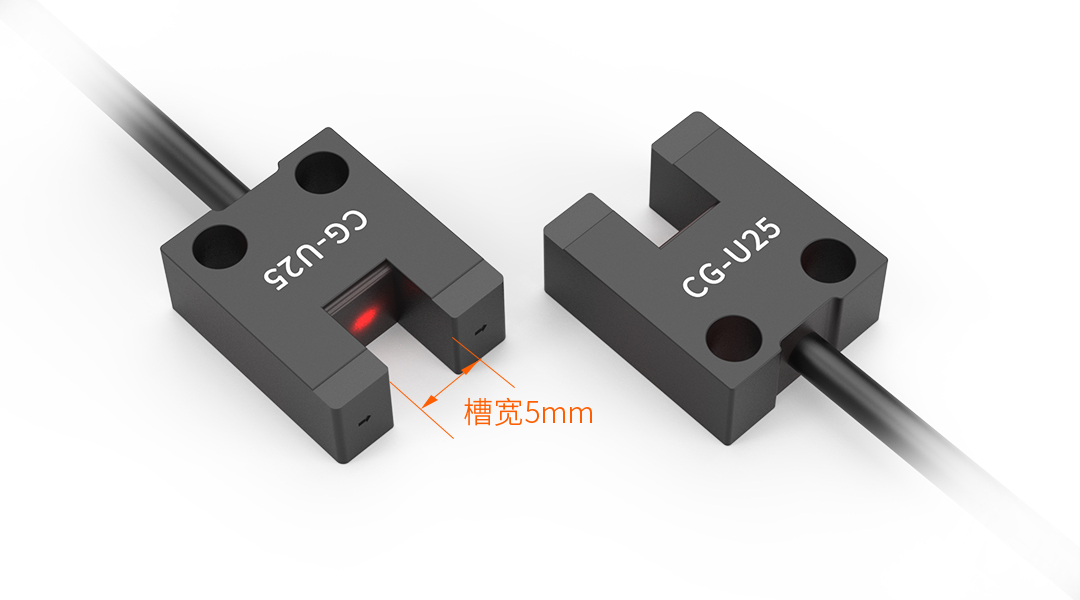

  ·5mm槽宽节省空间

  5mm槽宽节省空间,有利于小型物体的检测;

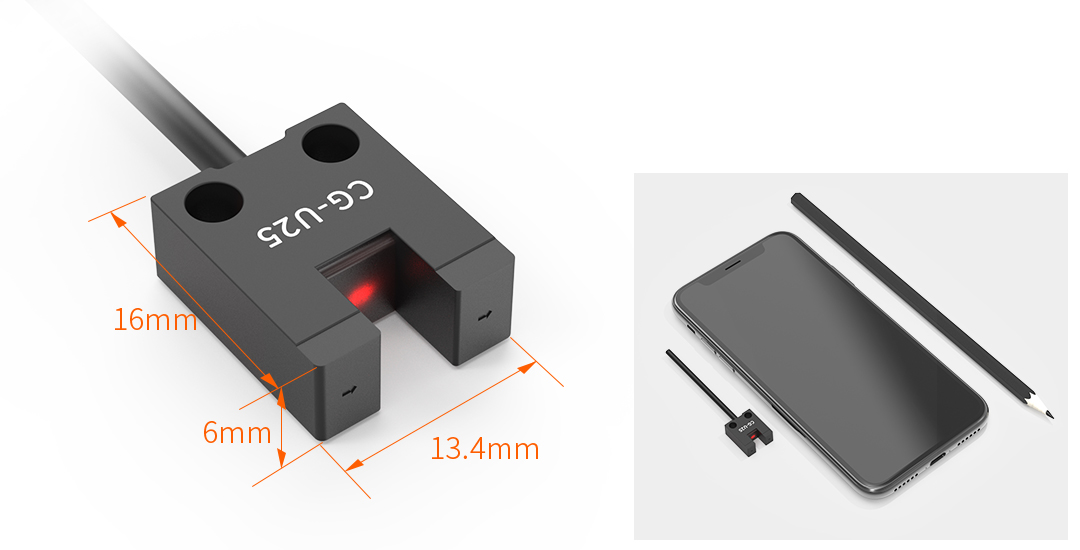

  ·小型化、多种外壳形状及规格的设计

  小型化、多种外壳形状及规格的设计,可以满足不同的安装需求;

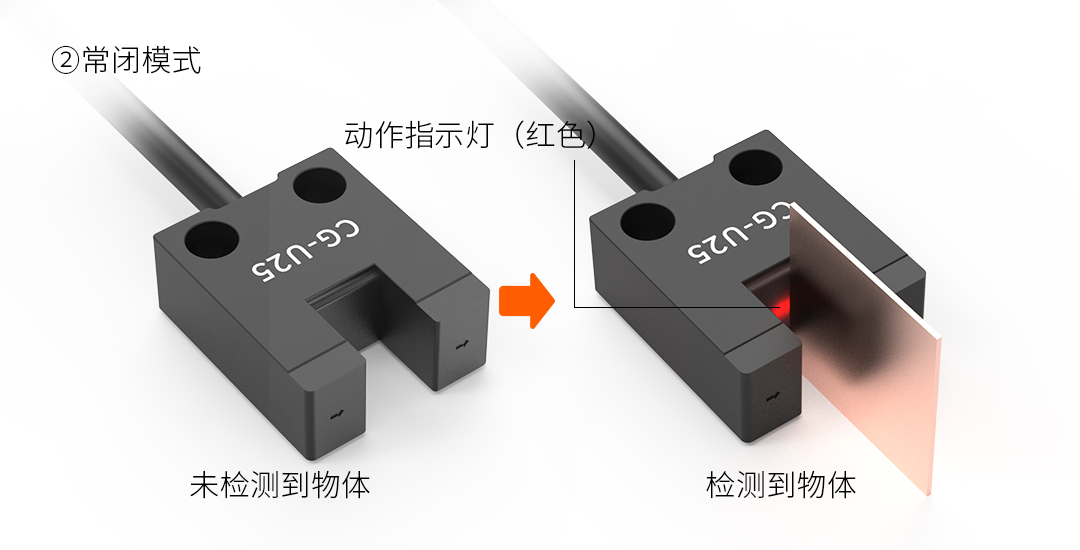

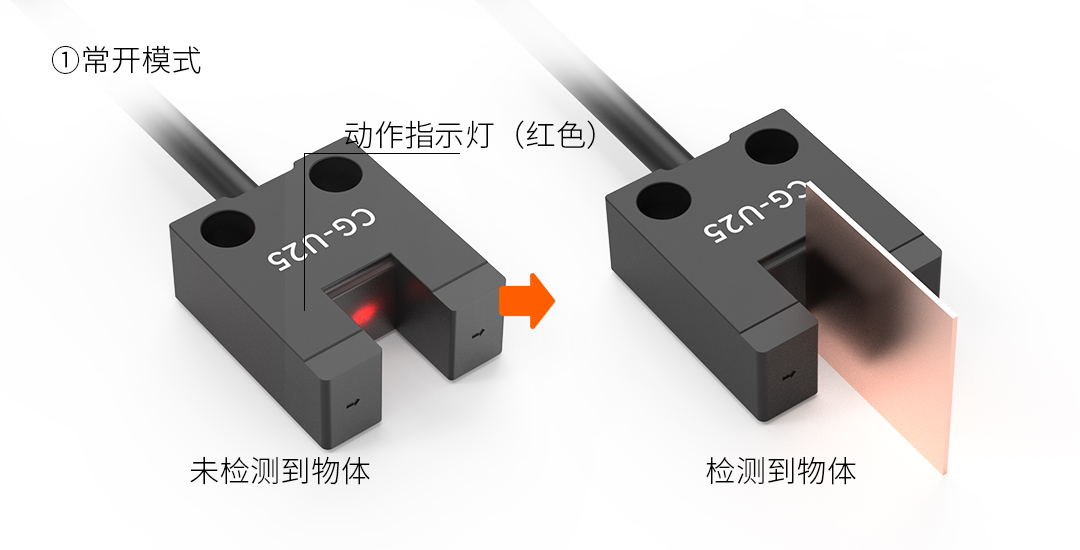

  ·传感器常开/常闭两种动作模式可切换

  四线型的导线连接方式,可以满足传感器常开/常闭两种动作模式的切换;









  ·传感器主体一体化外壳设计

  传感器主体一体化外壳设计,具有防尘、耐腐蚀及减少维护成本等优势;










产品选型

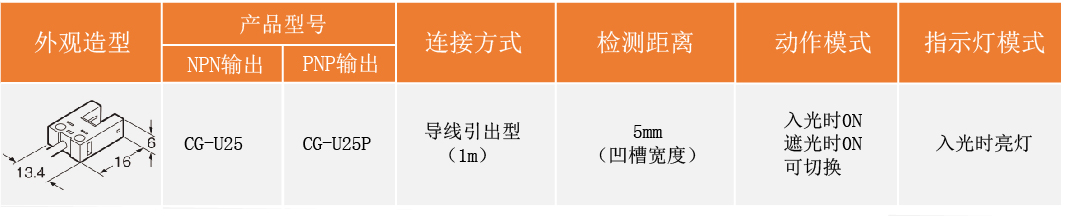

  ·产品选型表









技术参数








  ·规格参数


(注1):无指定时的测量条件为使用环境温度=+23℃。

(注2):反应频率是指使下图中的圆盘旋转时的数值。

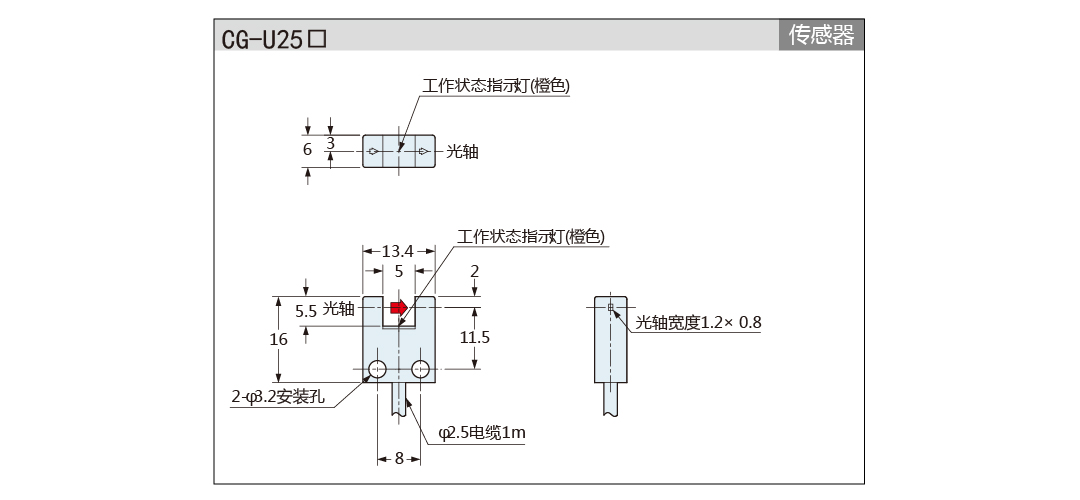

  ·产品尺寸图







  ·接线图





  ·电路图
