槽型传感器

槽型传感器
型号：CG-K45 发布时间：2021-12-23
返回 产品手册下载 产品使用说明书下载




主要功能









  ·5mm槽宽节省空间，有利于小型物体的检测；

  ·小型化、多种外壳形状及规格的设计，可以满足不同的安装需求；

  ·四线型的导线连接方式，可以满足传感器常开/常闭两种动作模式的切换；

  ·具有不低于1kHz的响应频率，反应更加灵敏；

  ·传感器主体一体化外壳设计，具有防尘、耐腐蚀及减少维护成本等优势；

  ·传感器内部屏蔽层设计，抗电磁及变频器干扰性能强。

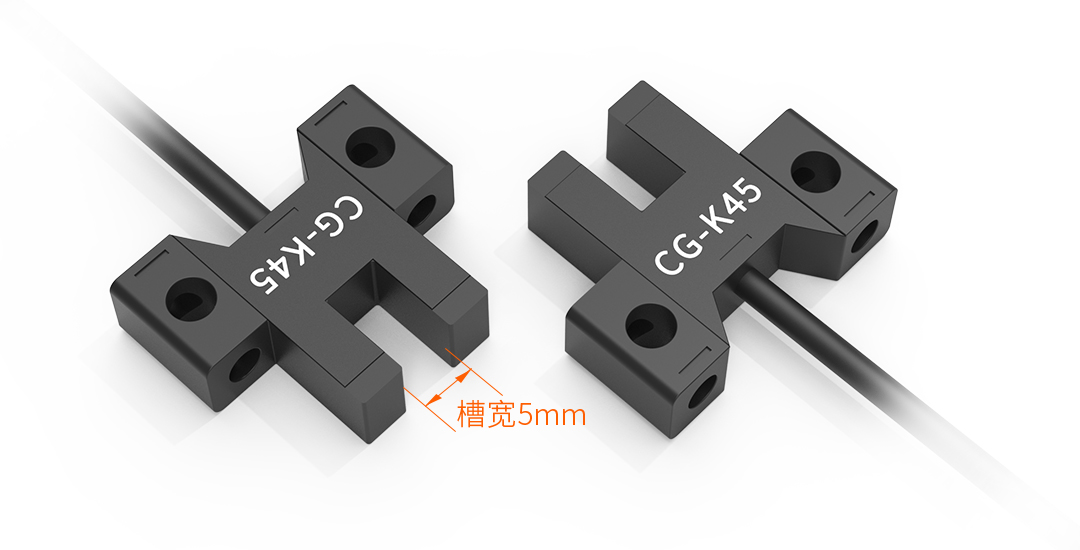

  ·5mm槽宽节省空间

  5mm槽宽节省空间，有利于小型物体的检测；

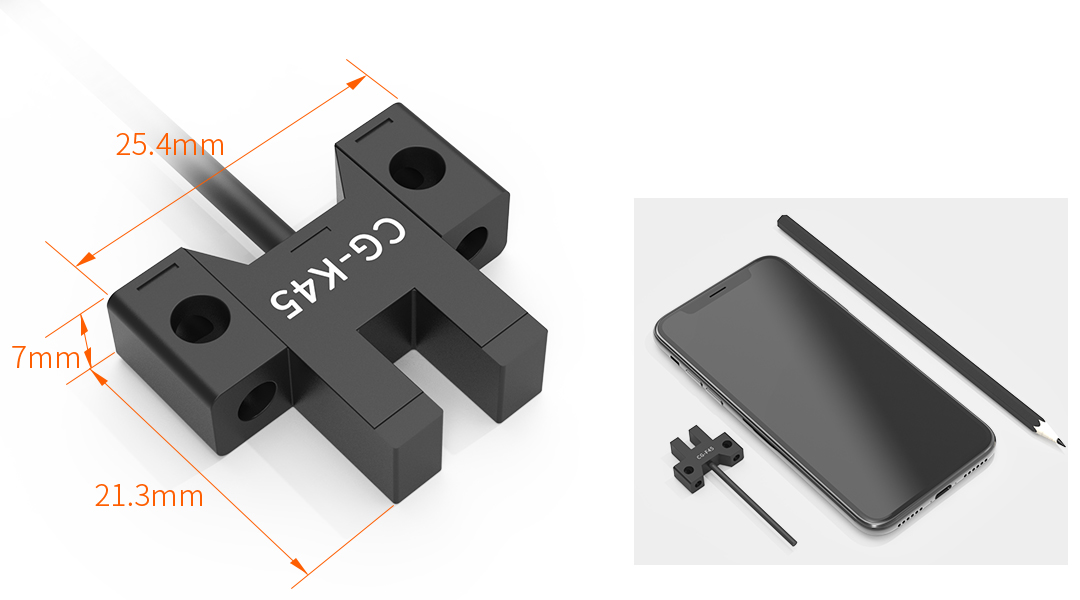

  ·小型化、多种外壳形状及规格的设计

  小型化、多种外壳形状及规格的设计，可以满足不同的安装需求；

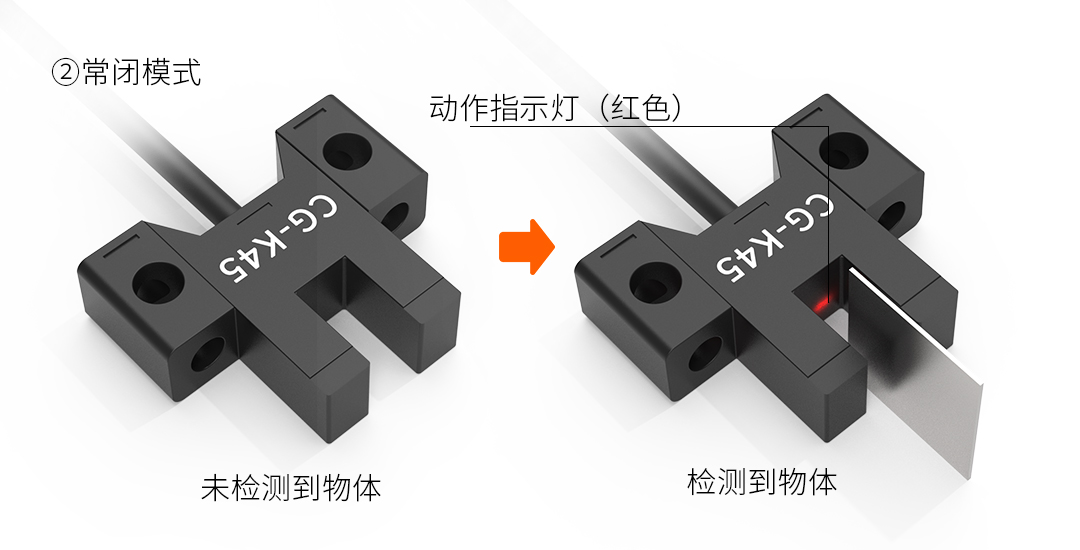

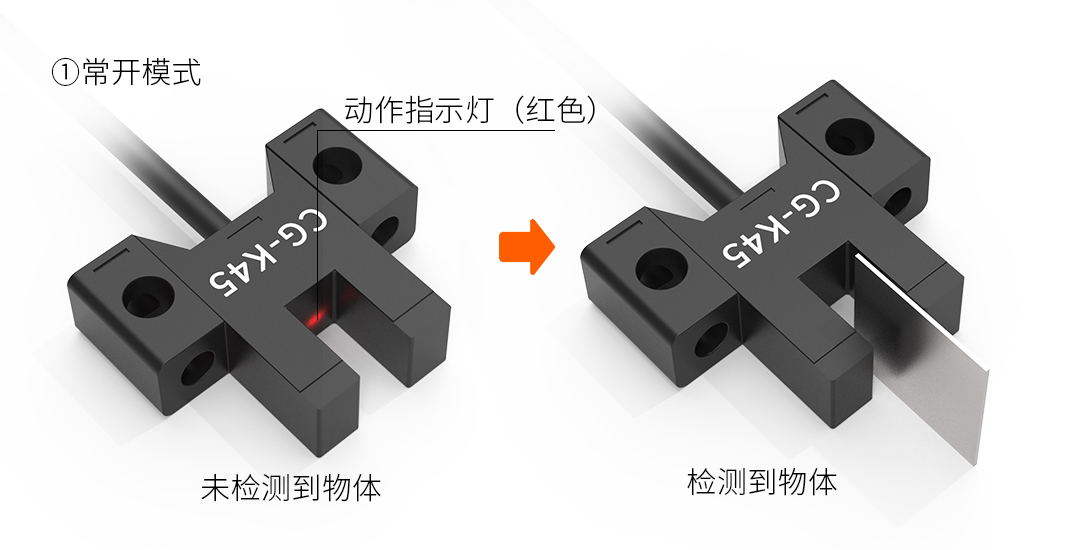

  ·传感器常开/常闭两种动作模式可切换

  四线型的导线连接方式，可以满足传感器常开/常闭两种动作模式的切换；







  ·传感器主体一体化外壳设计

  传感器主体一体化外壳设计，具有防尘、耐腐蚀及减少维护成本等优势；






产品选型

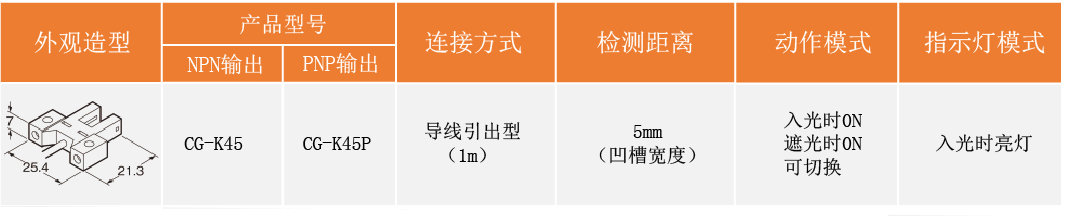

  ·产品选型表









技术参数









  ·规格参数


(注1)：无指定时的测量条件为使用环境温度＝+23℃。

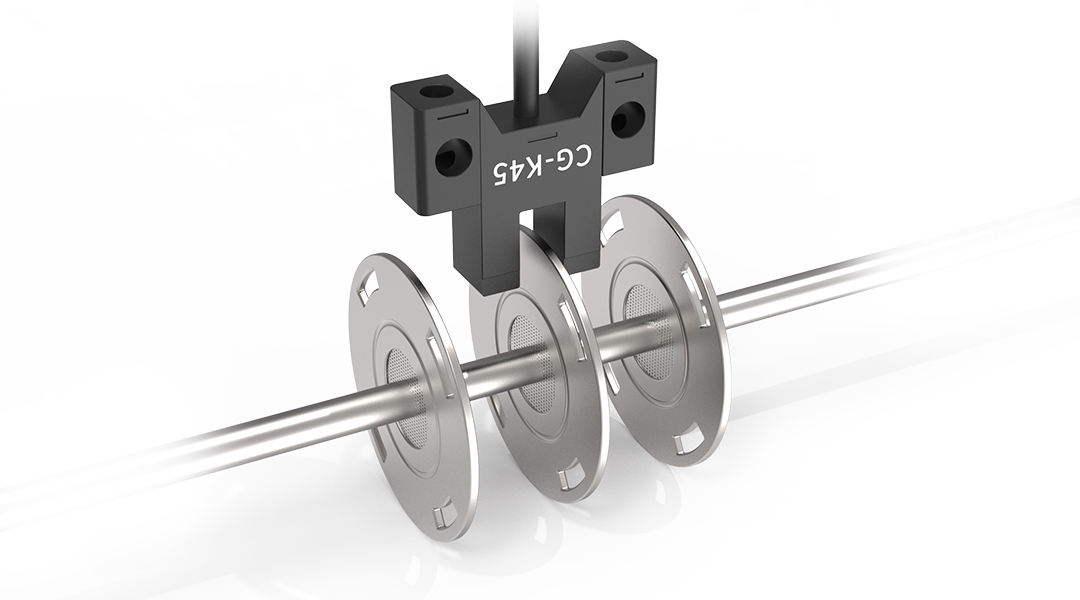

(注2)：反应频率是指使下图中的圆盘旋转时的数值。

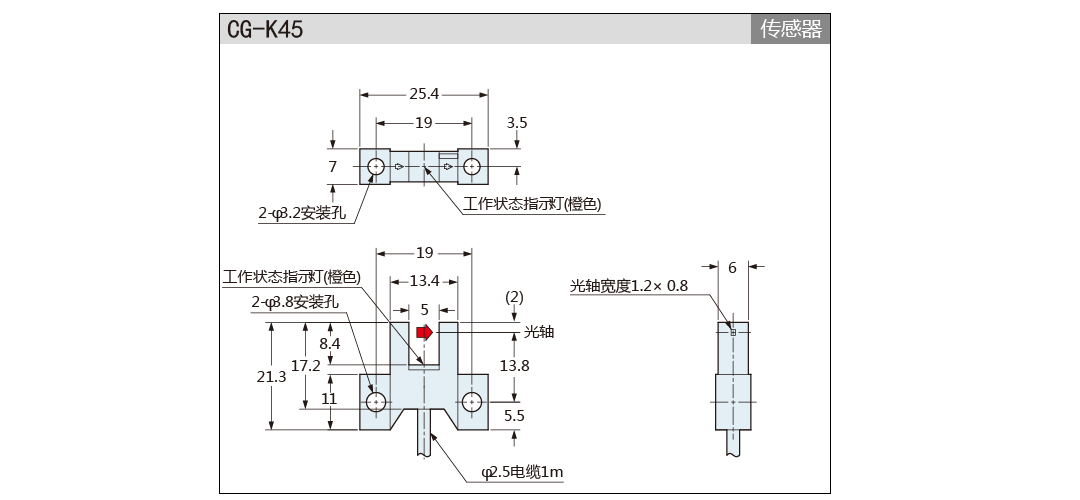

  ·产品尺寸图









  ·接线图





  ·电路图
