方形光电传感器（镜面反射）

方形光电传感器（镜面反射）
型号：GFM31-EJ2M、GFM31-EJ3M 发布时间：2021-10-25
返回 产品手册下载 产品使用说明书下载


主要功能

     ·高性能镜头长检测距离

     -镜面反射型：最大3m

     ·紧凑尺寸: W 20 x H 32 x L 11 mm

     ·可根据需求调节灵敏度

     ·采用不可见光发射光源，避免光污染；

     ·响应时间可降至2ms

     ·优化干扰规避算法，抗光及电磁干扰性能更强

     ·IP65防护等级（IEC规格）




产品特性

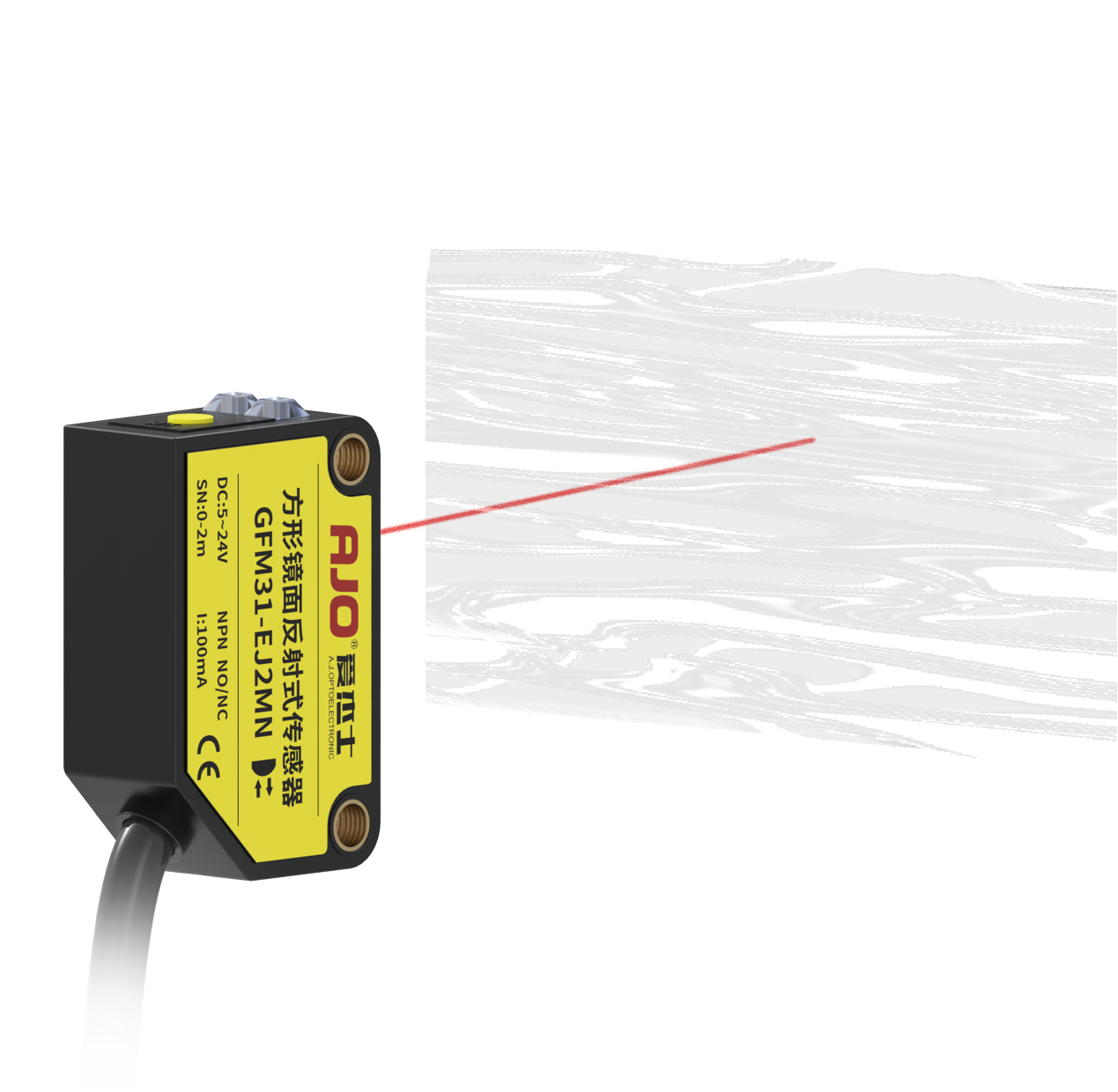

     ·检测距离

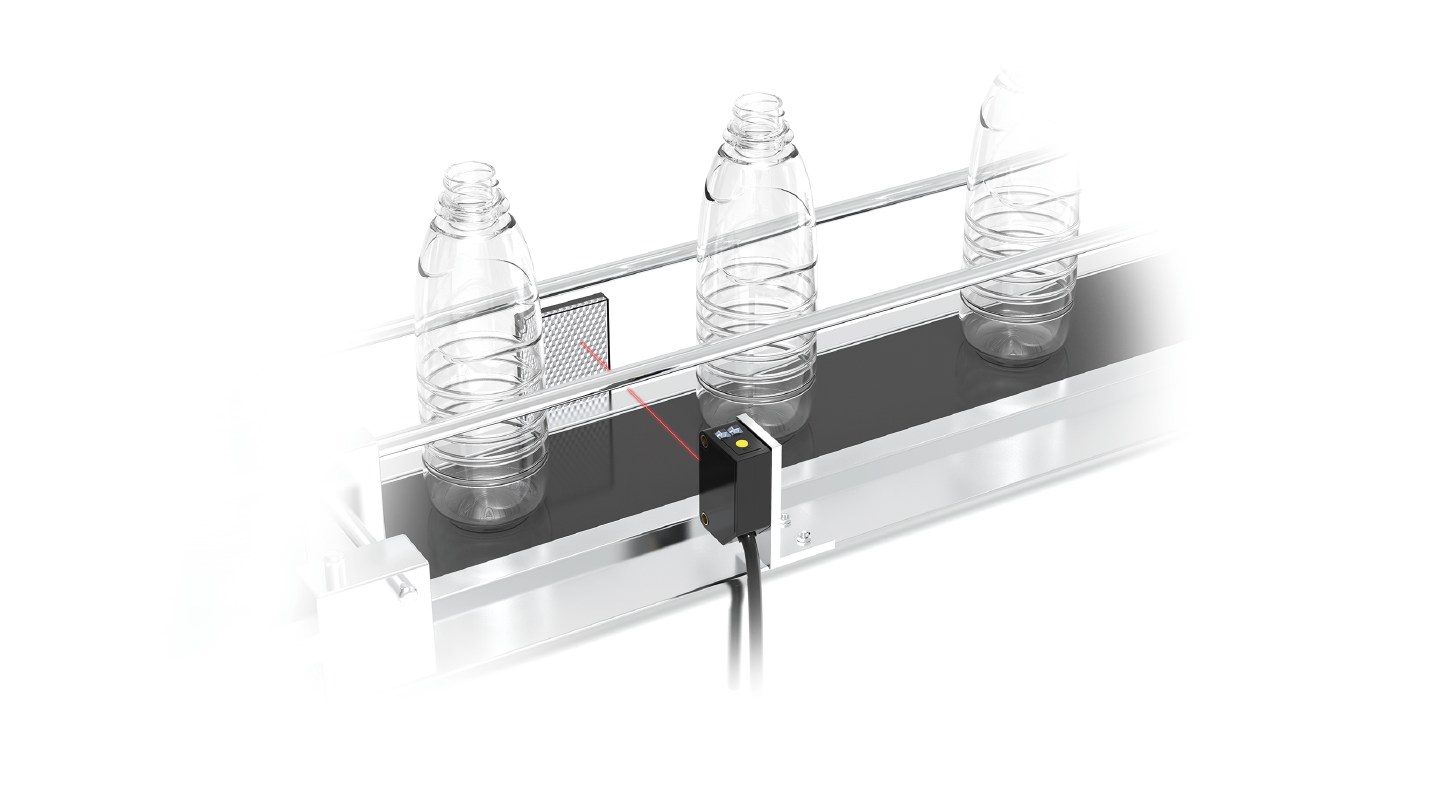

      GFM31-EJ3M检测距离最大，检测距离最大可达3m，且只需要在一侧安装传感器，另一面安装特定偏光镜。GFM31-EJ2M检测距离为2m,可检测透明保鲜膜

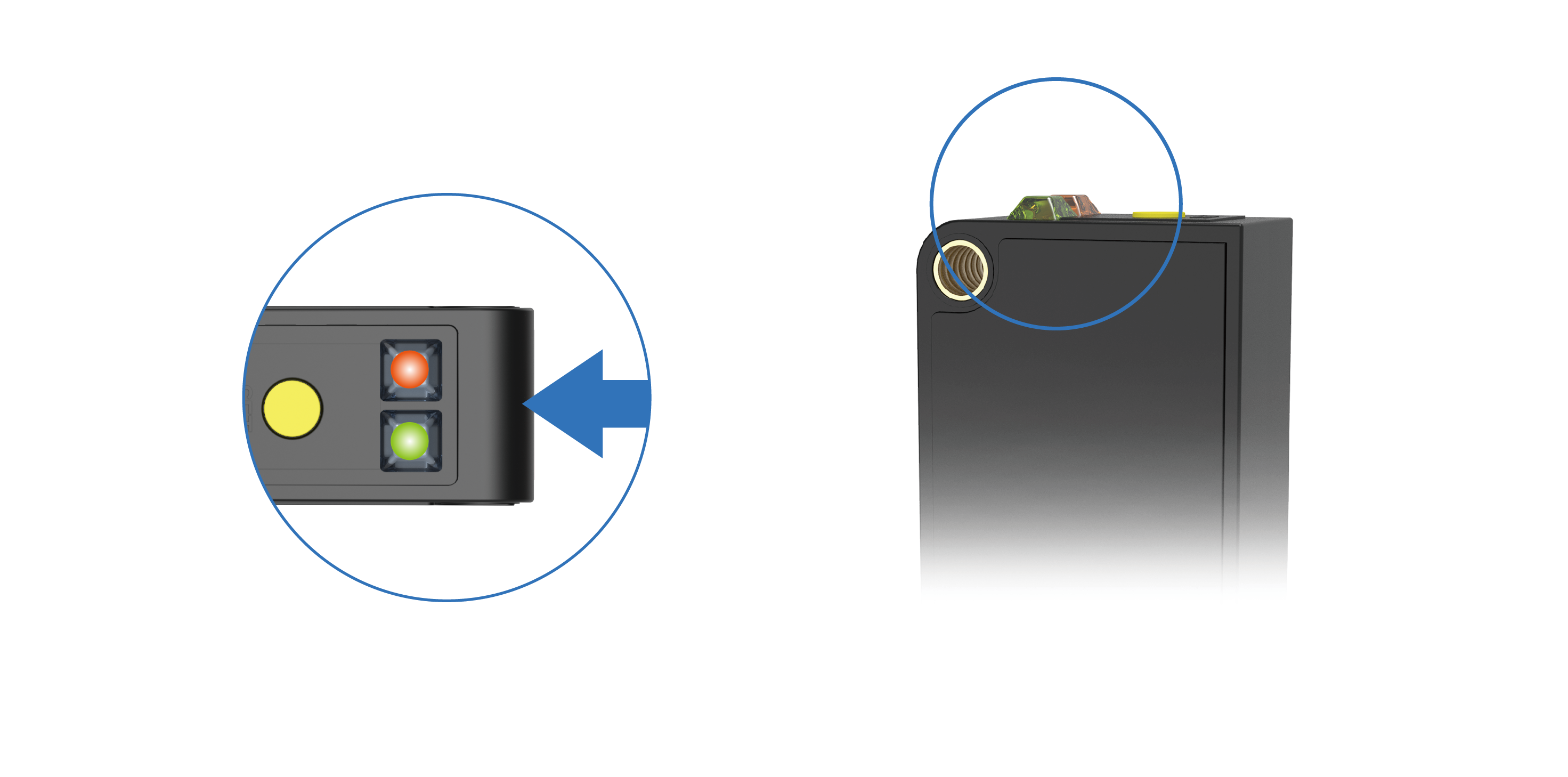

     ·状态指示灯

     用户可以通过动作指示灯(橙红色LED)和电源指示灯(黄绿色LED)轻松确认传感器的状态。

jpg图片 _画板 1_画板 1.png

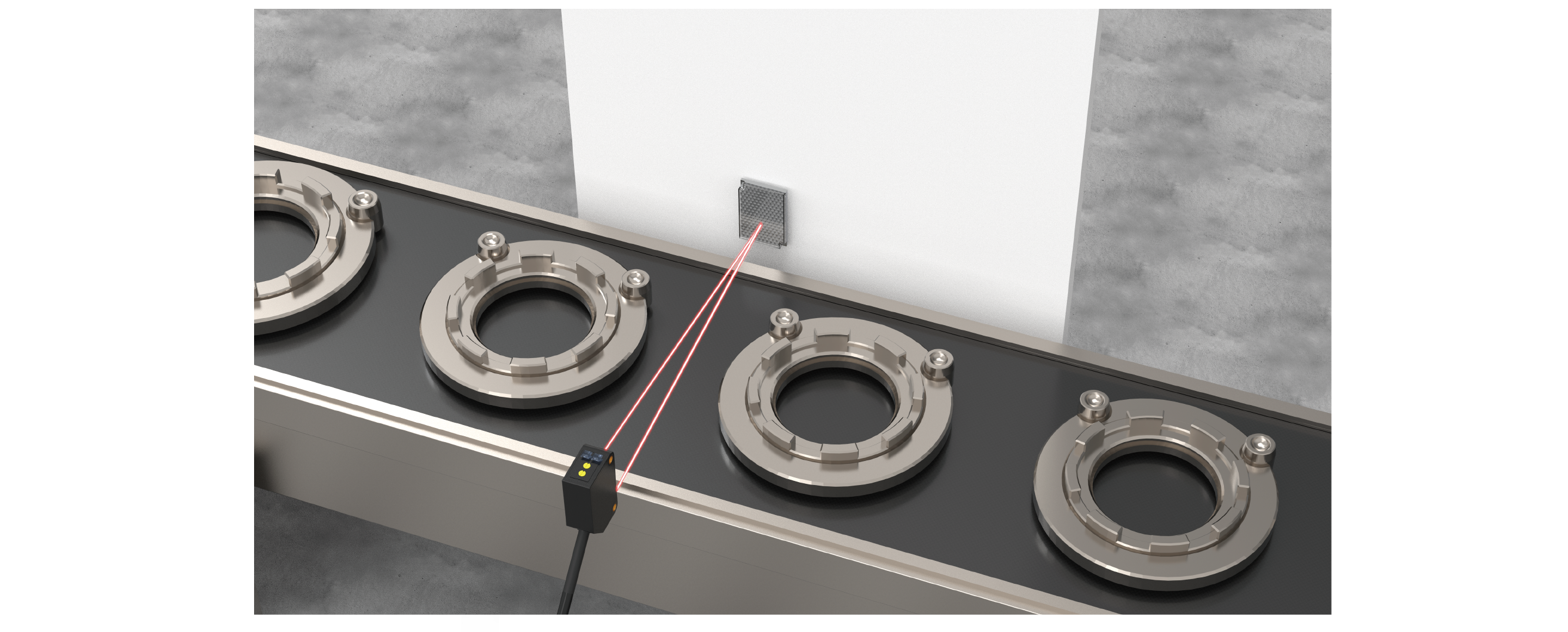

     ·M.S.R(镜面抑制)功能(镜面反射型)

     镜面反射型具有MSR(镜面抑制)功能，使得传感器只接收来自特定反射镜的光线。 该功能可以稳定检测高反射目标，包括金属，镜子等。



jpg图片 _画板 1_画板 1_画板 1.png

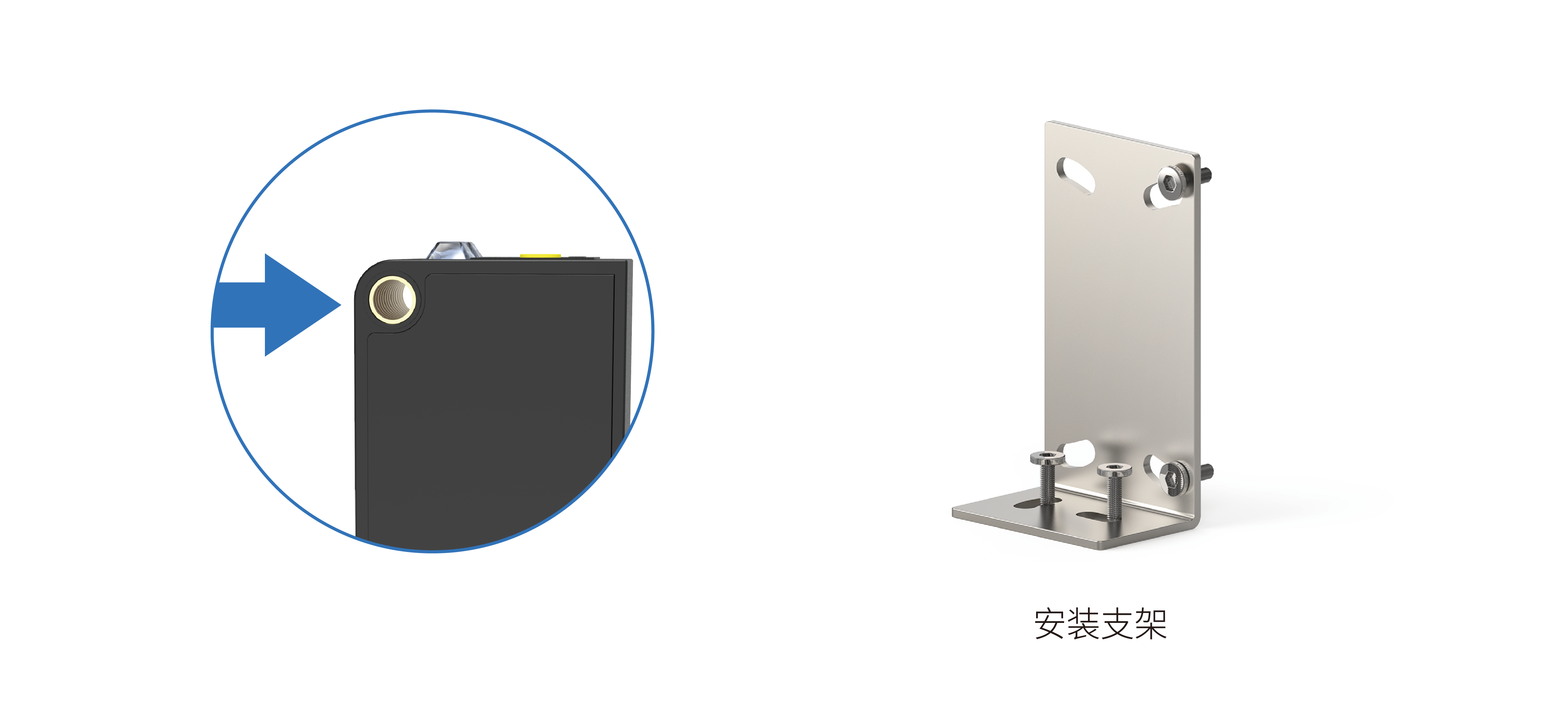

    ·对安装的限制少，易于安装

     反光镜可以装在狭小空间，安装孔带有螺纹，因此只使用螺栓即可安装传感器。





jpg图片 _画板 1.png




    ·采用进口芯片设计，迅速响应

     采用进口芯片设计，响应时间可降至2ms，相较于其他类型传感器，该类型传感器响应时间短，频率高。


镜面_画板 1.png




     ·优化干扰规避算法，抗光及电磁干扰性能更强

     优化干扰规避算法，增强抗干扰能力，最大限度减少外来光线影响，抗光及电磁干扰性能更强。








产品选型

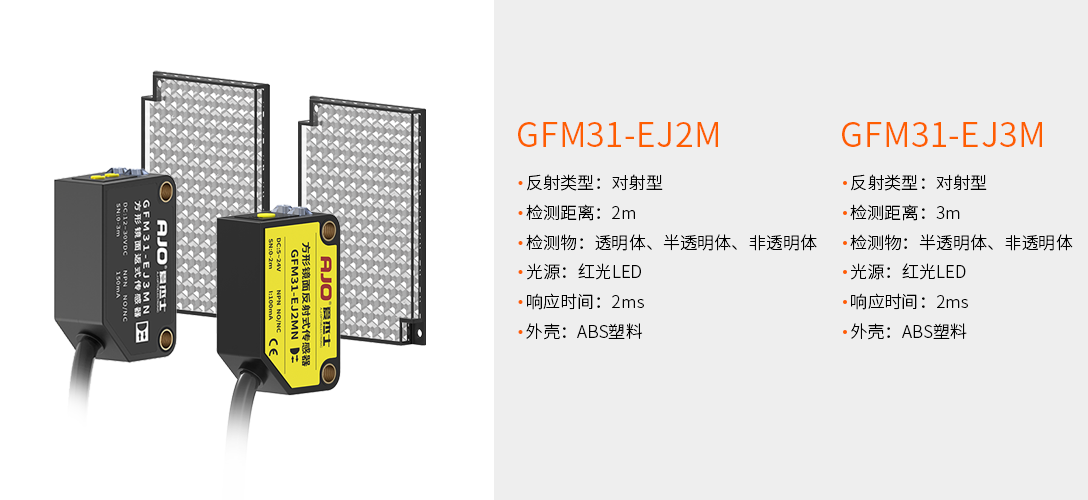

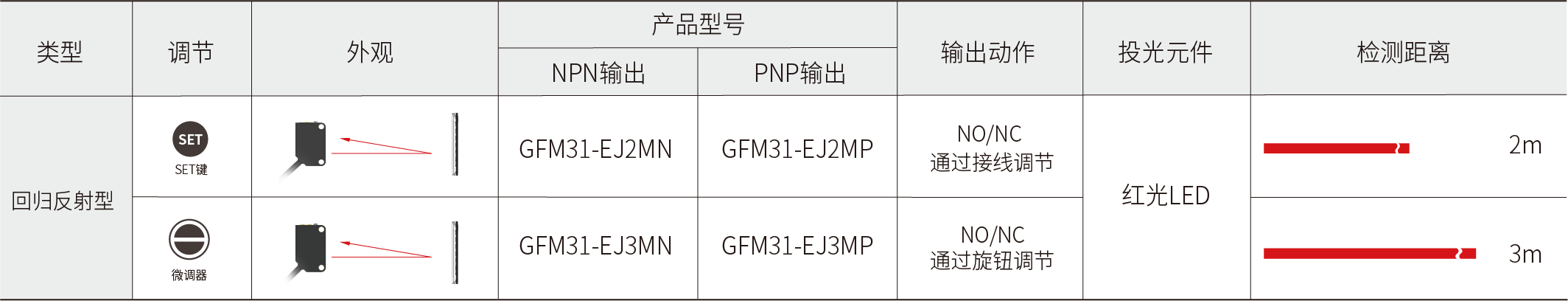

      ·产品选型表




技术参数

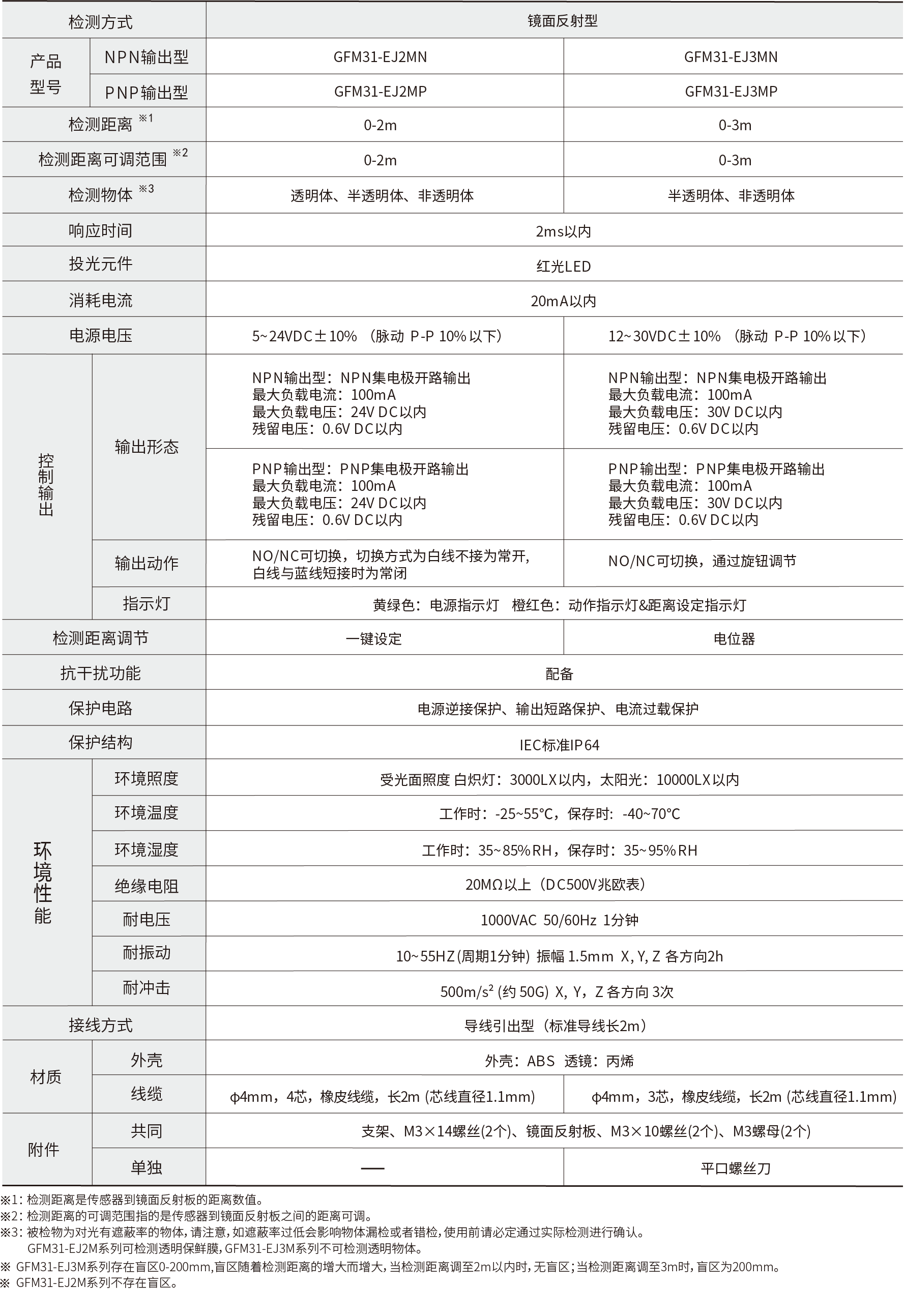

     ·规格参数

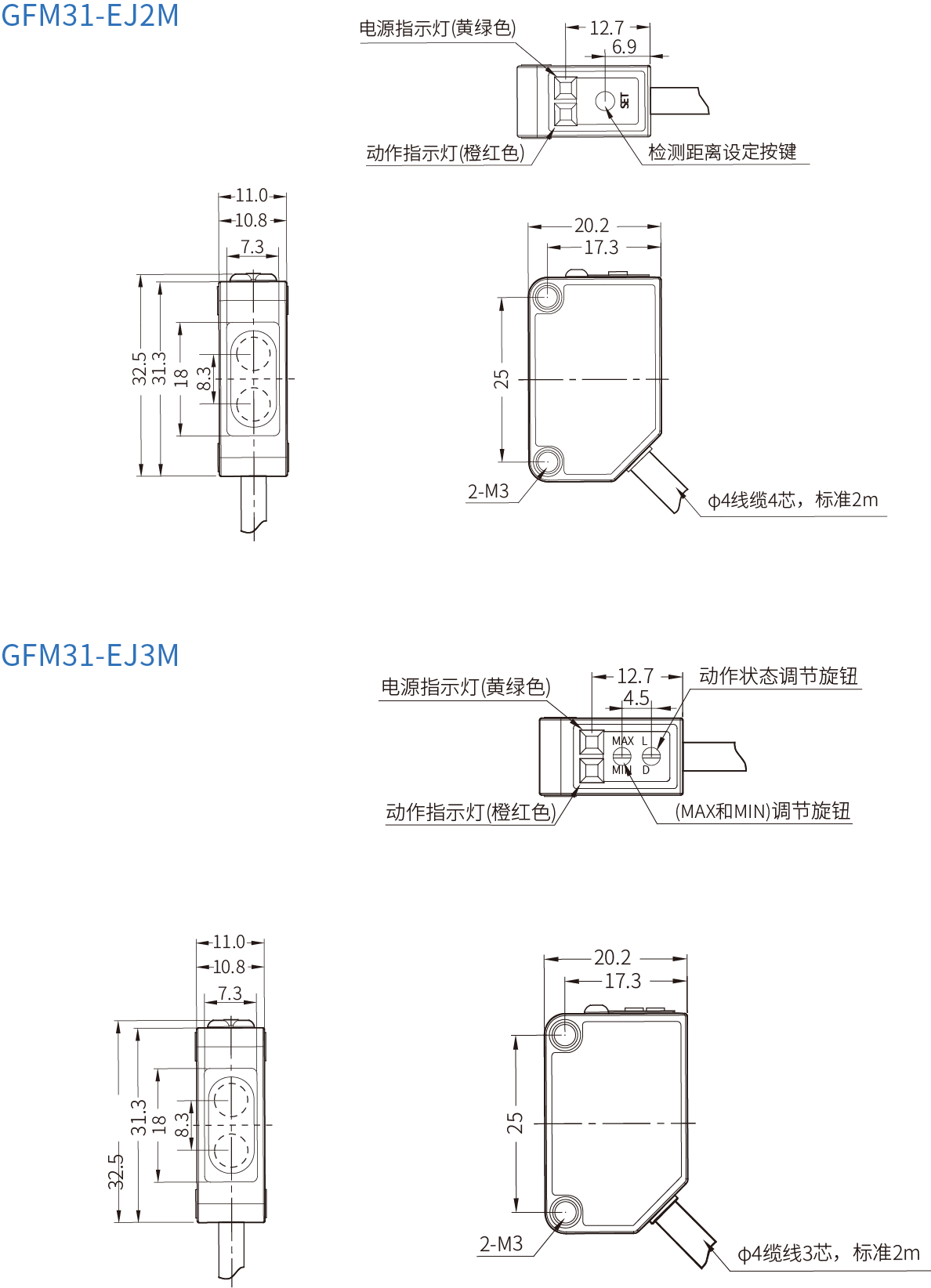

         ·产品尺寸图

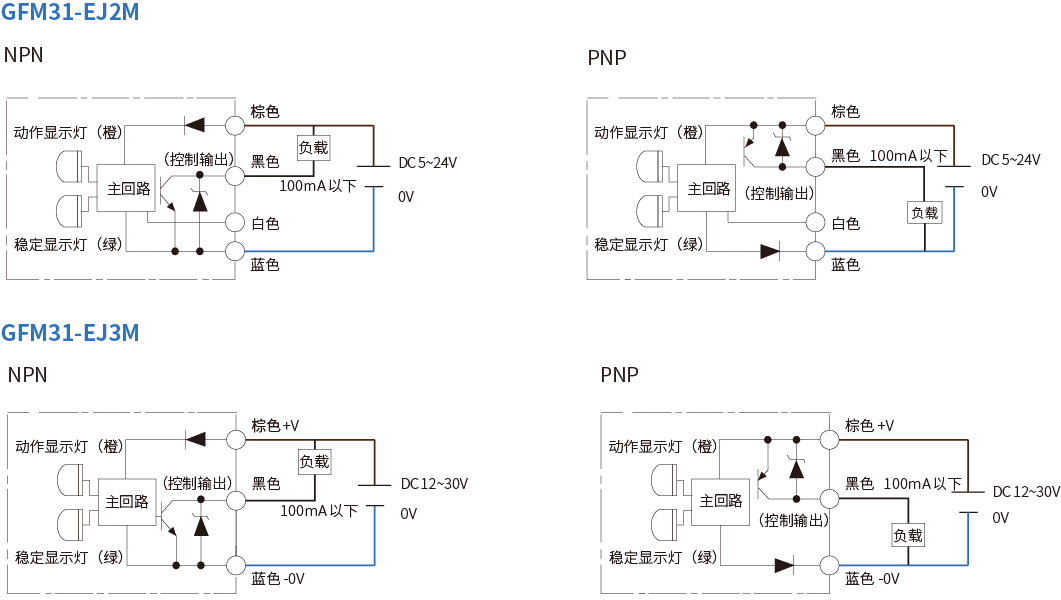

        ·接线图










      ·电路图

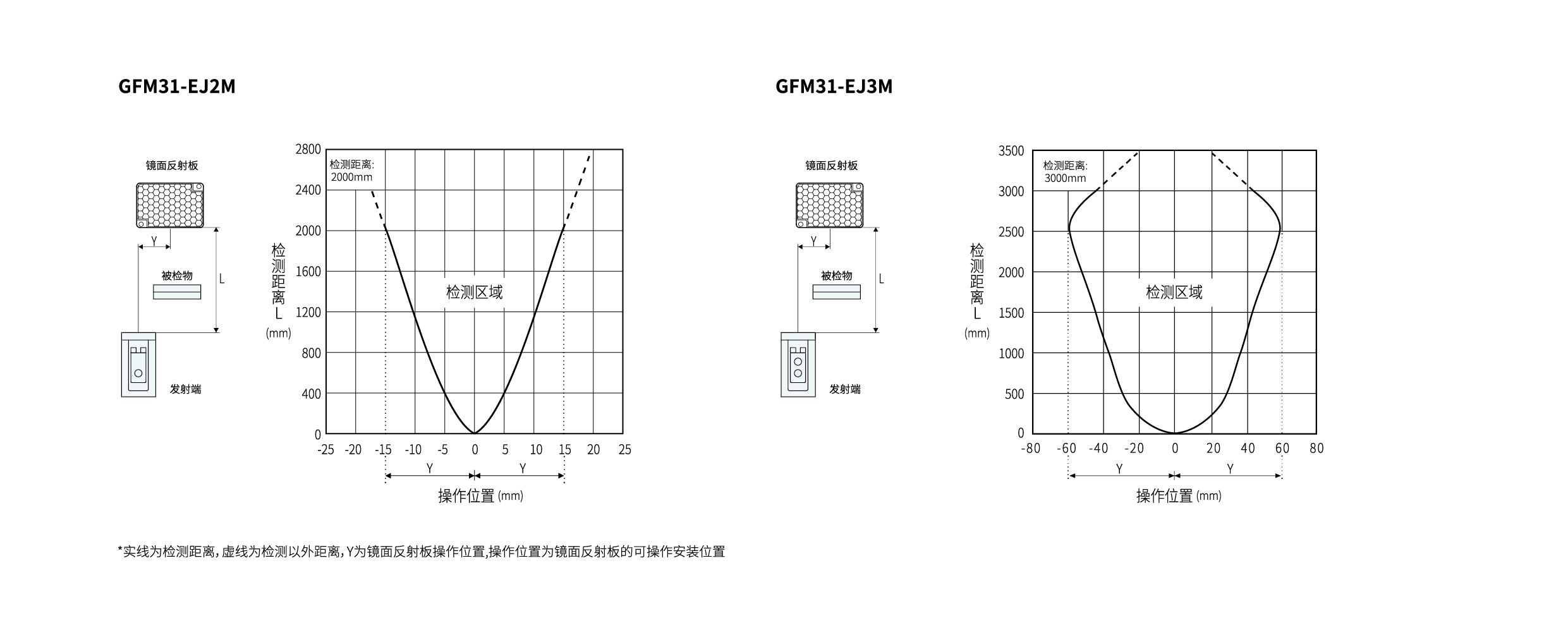

     ·区域检测图
